Teste orbitali chiuse Saldatrice orbitale TIG DC inverter per saldatura per fusione di tubi e cavi
Descrizione
Informazioni di base
| Modello numero: | WQ-III |
| Kühlweg | Aria condizionata |
| controllo | Automaticamente |
| Stile | Palmare |
| Intervallo di frequenze | frequenza intermedia |
| Corrente elettrica | convertitore |
| parole chiave | Saldatrice orbitale per tubi |
| Pacchetto di trasporto | Pacchetto di esportazione |
| specifica | acciaio inossidabile |
| marchio | WINCOO |
| Origine | Cina |
| Capacità produttiva | 3000 set/mese |
Descrizione del prodotto

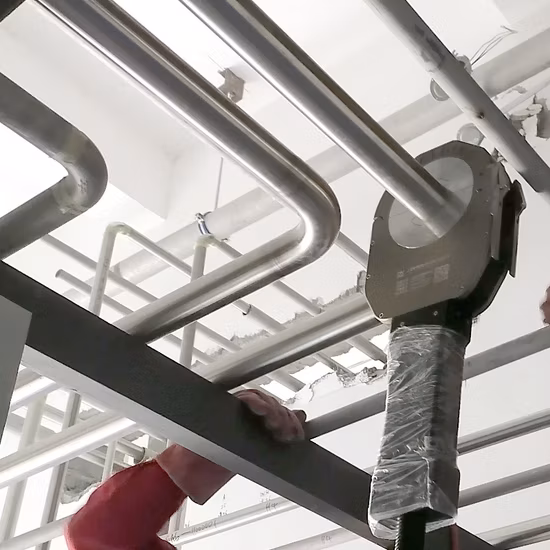

I. Torcia per saldatura di tubi e tubi chiusi
I. DESCRIZIONE DEL PRODOTTO
Questa pistola per saldatura è una pistola per saldatura speciale progettata e sviluppata per la saldatura automatica di vari giunti di tubi in tutte le posizioni.
I. PARAMETRI DEL PRODOTTO
| Modello | WQ40 | WQ80 | WQ120 |

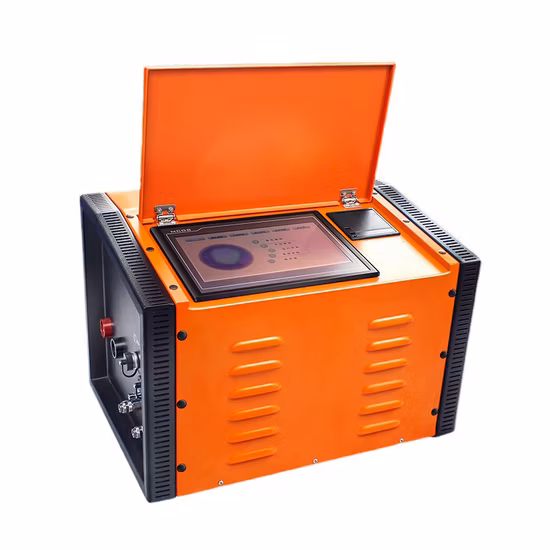

| Potenza di distribuzione principale | WQ-III Alimentatore completamente programmabile | ||
| Principali materiali saldabili | Acciaio al carbonio, acciaio inossidabile, lega di titanio ecc | ||
| Gamma di diametri del tubo di saldatura (mm) | 6,35-38,1 | 19.05-76.2 | 38.1-114.3 |
| Lo spessore della parete più grande (mm) | 2.5 | 3 | |
| Raffreddamento della pistola di saldatura | Raffreddamento ad acqua | ||
| Velocità della pistola di saldatura (rpm) | 0,3~6,0 | 0,2 ~ 5,3 | 0,1~3,8 |
| Gas di protezione per saldatura | Argon | ||
| Peso (kg) | 3.5 | 5 | 6.5 |
| Dimensione (mm) | 377x129x42 | 438x155x44 | 540x195x54 |
Condizioni tecnologiche
| Diametro del tubo saldato | Φ6,35 mm-Φ114,3 mm |
| Lo spessore del tubo | 0,5-3 mm |
| Diametro dell'elettrodo di tungsteno | Φ1,6mm-Φ2,4mm |
| La velocità di rotazione della pinza di saldatura | 0,15 U/min-4,5 U/min |
| Rohrmaterial | Acciaio al carbonio, acciaio inossidabile, lega di titanio ecc |
| Modalità di saldatura | Modalità di saldatura rotante, senza avvolgimento, in tutte le posizioni con funzione di ripristino automatico |
| Forma di collegamento del tubo saldato | Tubi diritti, raccordi a T, gomiti, mandrini, riduzioni e altri giunti di testa, senza smussatura, saldatura per autofusione |
| Gas protettivo | Argon |
| Flusso dell'acqua di raffreddamento | 1000ml/min |
| Quando si saldano tubi in acciaio al carbonio, è necessario lucidare 5-8 mm del giunto di saldatura e rimuovere la ruggine per rivelare il colore primario del metallo | |
| Il taglio del tubo deve essere piatto, verticale e privo di bave e non deve esserci spazio tra i due tubi | |
| Pulisci le macchie d'olio con acetone o alcool | |
| L'impugnatura della pinza di saldatura è dotata di un pulsante di controllo, che è comodo da utilizzare per il personale e migliora l'efficienza del lavoro | |
| Quando si salda l'imboccatura del tubo, la lunghezza del segmento diritto bloccabile non deve essere inferiore a 20 mm | |
| Disegnare un cerchio con il centro del raccordo del tubo saldato come centro, R=80 mm e senza ostruzioni all'interno dell'area | |
I.PRODUKTVORTEIL
1, il motore è un motore planetario tedesco2, la parete interna della pistola di saldatura è raffreddata ad acqua per migliorare la velocità di caricamento temporaneo della pistola di saldatura, in modo che la pistola di saldatura possa funzionare a lungo senza riscaldamento3, la pistola di saldatura è realizzato con materiali di base importati e alluminio per la sua leggerezza e affidabilità4, morsetto brevettato con flessibilità per ridurre i requisiti di raccordo del tubo5, la speciale forma del foro di perdita garantisce efficacemente una bella saldatura6, con meccanismo a molla autobloccante, è comodo e stabile sostituire il morsetto7, pulsanti di controllo della maniglia della pistola di saldatura: rotazione avanti, rotazione inversa, arresto di emergenza, smorzamento, avvio, spia luminosa
